YPL船用液壓濾器

YPL船用液壓濾器按CB1101標準制造。

所屬分類：

普通濾器

關鍵詞：過濾器丨閥門遙控裝置丨船用模塊丨液壓

返回列表

產品描述

商品名稱: YPL船用液壓濾器

概述 Overview

YPL船用液壓濾器按CB1101標準制造。
YPL系列液壓濾器適合于石油基液介質的過濾，濾去油液中不溶解的污染物，以保持油液的清潔。該產品廣泛適用于冶金、化工、礦山、工程，交通、船舶等行業的液壓設備上。YPL系列液壓濾器過濾面積大，原始壓降小，清洗周期長，安裝維修方便。根據用戶要求可裝壓差發訊器和為過濾組件設置濾芯。
YPL type marine hydraulic filter is in accordance with the standard CB1101.
YPL series hydraulic filter is adopted for filtering insoluble contaminants in the oil of petroleum base fluid media to keep the oil clean.The filter is widely used in metallurgy,chemical,mining,engineering,transport,shipbuilding and other industries of the hydraulic device.
The characters of the product:filtration area is large;the original pressure drop is small,wash cycle is long,installation and maintenance are convenient.The filter can be installed with differential pressure indicator and setting the filter element for the filter element assembly according to customers’ requirements.

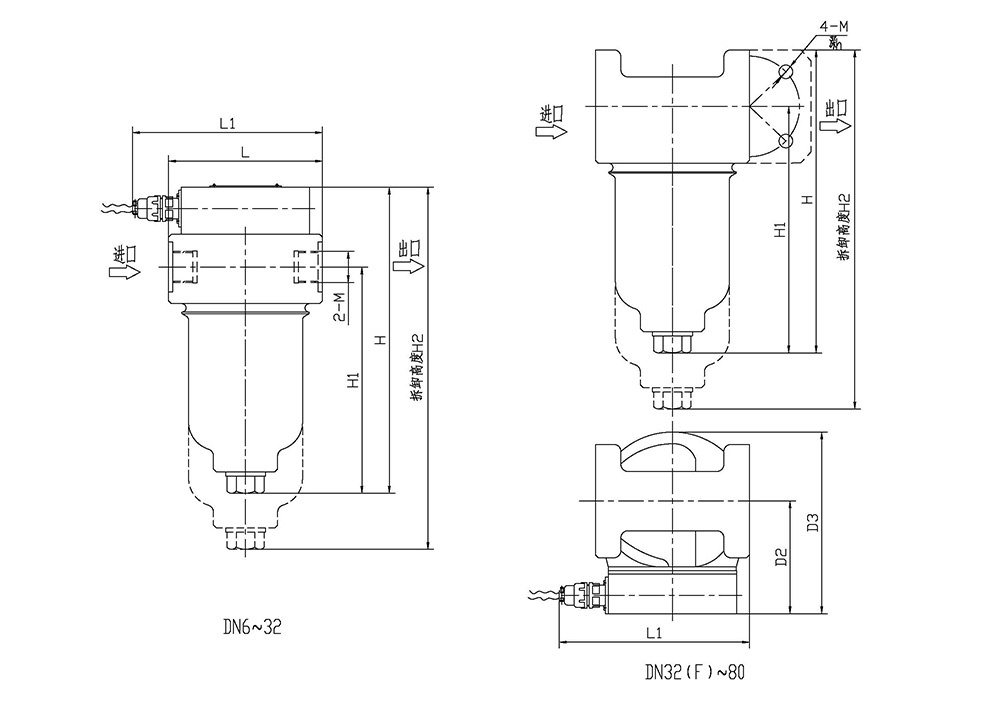

基本尺寸表 Basic Dimension Table

型號 Type	公稱通徑 DN Nominal Diameter	L1	L	H	H1	M	法蘭尺寸 Flange dimension				H2	D2	D3	凈重 Net weight
型號 Type	公稱通徑 DN Nominal Diameter	L1	L	H	H1	M	AXA	D1	h	m	H2	D2	D3	凈重 Net weight
YPL6	8	123	90	233	180	M14X1.5	__	__	__	__	313	__	__	2.7
YPL10	12	135	102	256	198	M22X1.5	__	__	__	__	361	__	__	3.5
YPL20	20	150	126	300	242	M33X2	__	__	__	__	430	__	__	5.2
YPL32	32	170	150	352	280	M48X2	__	__	__	__	506	__	__	9.3
YPL32（F）	32	195	200	324	280	_____	88X88	85	24	M14	478	120	200	9.7
YPL50	50	205	220	445	385	_____	123X123	118	36	M20	732	120	204	15.0
YPL65	65	225	260	500	428	_____	142X142	145	42	M20	827	142	247	23.0
YPL80	80	235	280	614	534	_____	160X160	160	49	M24	998	142	260	31.0

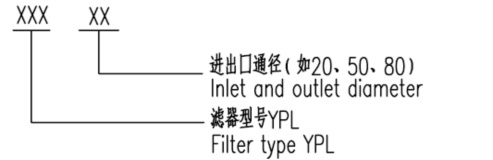

型號說明 Model Description

選型參數表 Model Specification Table

型號 Type	通徑 DN（mm）	流量（L/min） Flow Rate	連接方式 Connection Type		工作壓力（Mpa） Working Pressure	工作溫度（℃） Working Temperature	報警壓差（Mpa） Working Temperature	原始壓降（Mpa） Original Pressure Drop
型號 Type	通徑 DN（mm）	流量（L/min） Flow Rate	管接 Tube union	法蘭 Flange	工作壓力（Mpa） Working Pressure	工作溫度（℃） Working Temperature	報警壓差（Mpa） Working Temperature	原始壓降（Mpa） Original Pressure Drop
YPL6	8	6.3	√		6.3 6.3	-10~+100 -10~+100	0.35±0.02 0.35±0.02	≤0.1 ≤0.1
YPL10	12	16	√
YPL20	20	63	√
YPL32	32	160	√	√
YPL50	50	400		√
YPL65	65	630		√
YPL80	80	1000		√
注：過濾精度可根據用戶需要選用 Note：Filter fineness can be selected according to user’s requirements. 過濾元件為網片式濾芯。 Filter elements is screen pan filter element. 壓差發訊器觸點容量：DC：24V 0.2A; AC:220V 0.1A. Different pressure indicator’s contact capacity：DC：24V 0.2A;AC:220V 0.1A.
