SLL雙聯濾器

???????SLL雙聯濾器主要用于滑油或燃油的過濾，當殼體采用不銹鋼材料時，具有很好的耐腐蝕能力，可用于水，酸，堿等液體的過濾，濾去其中的固體雜質，保證液體的清潔，滿足系統的使用要求。濾器的進出口既可以在同側，亦可以再異側，便于用戶的管路布置。

所屬分類：

普通濾器

關鍵詞：過濾器丨閥門遙控裝置丨船用模塊丨液壓

返回列表

產品描述

商品名稱: SLL雙聯濾器

概述 Overview

SLL雙聯濾器主要用于滑油或燃油的過濾，當殼體采用不銹鋼材料時，具有很好的耐腐蝕能力，可用于水，酸，堿等液體的過濾，濾去其中的固體雜質，保證液體的清潔，滿足系統的使用要求。
濾器的進出口既可以在同側，亦可以再異側，便于用戶的管路布置。
SLL濾器通徑在80以下的采用六通閥結構，濾芯采用折疊式濾芯。通徑大于80的采用三通舌閥結構，舌閥結構具有簡單，操作方便，密封可靠，無泄漏等優點。其中SLL100Z、125Z采用燭式濾芯，舌閥為連動舌閥。SLL100XB、150XB、200XB濾芯采用濾片、舌閥為上下兩個單獨的舌閥，結構簡單，可靠性高。
SLL type duplex filter is mainly used for lube oil or fuel oil.If the body uses stainless steel material , it has good corrosion resistance,so it can be used for filtering water,acids,alkali and other liquid and filtering out solid impurity in above liquid and keep the liquid clean in order to meet the system usage requirement.
We can put the inlet and outlet of filter in the same side or different side to be convenient to use.
SLL filter(DN80 and lower size)adopts six-way valve structure and folded filter element.SLL filter(bigger than DN80)adopts 3 way valve structure.This type valve structure is simple,easy to operate and has reliable seal,no leakage,etc.SLL 100Z,SLL125Z adopt candle element;the valve is linkage valve.SLL100XB,SLL150XB,SLL200XB use candle element and the valves are upper and under,totally two single valves,structure is simple and performance is reliable.

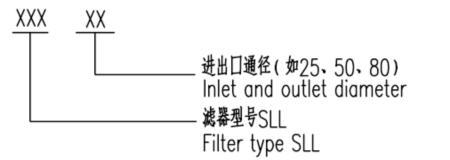

型號說明 Model Description

選型參數表 Model Specification Table

型號 Type	通徑 Diameter	額定流量（m³/h） Rated flow rate
SLL25	25	5
SLL32	32	8
SLL40	40	12
SLL50	50	20
SLL65	65	30
SLL80	80	50
SLL100Z	100	80
SLL100XB	100	80
SLL125Z	125	150
SLL150XB	150	180
SLL200XB	200	320
注：選擇濾器流量時，需考慮過濾精度、壓降、燃油粘度的具體要求，做適量調整。 Note:When choosing filter’s flow rate,filter fineness,pressure drop,oil viscosity should be taken into consideration and be adjusted property.

工作溫度：≤95℃
Working temperature：≤95℃
工作壓力：≤0.8~1.6Mpa
Working pressure:≤0.8~1.65Mpa
報警壓降：0.06Mpa，0.08Mpa，0.12Mpa，0.15Mpa，
Alarm pressure drop：0.06Mpa，0.08Mpa，0.12Mpa，0.15Mpa.

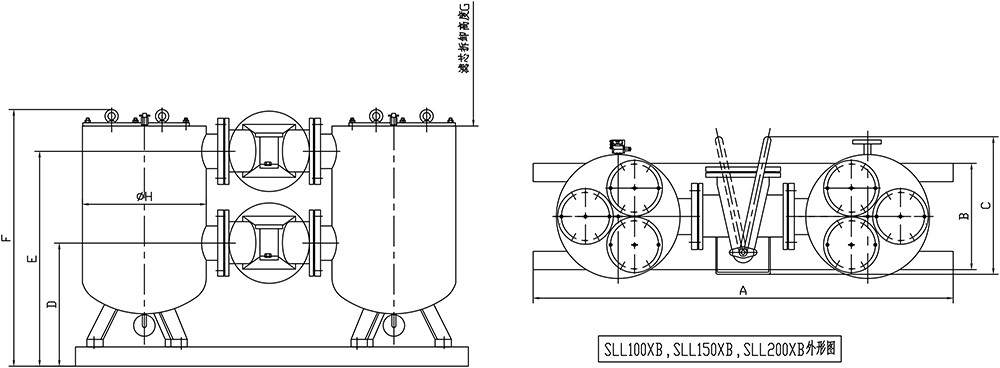

基本尺寸表 Basic Dimension Table

型號 Type	A	B	C	D	E	F	G	H
SLL100XB	1120	335	550	390	750	920	600	412
SLL150XB	1450	450	750	480	860	950	790	562
SLL200XB	2080	400	680	506	956	1150	945	612

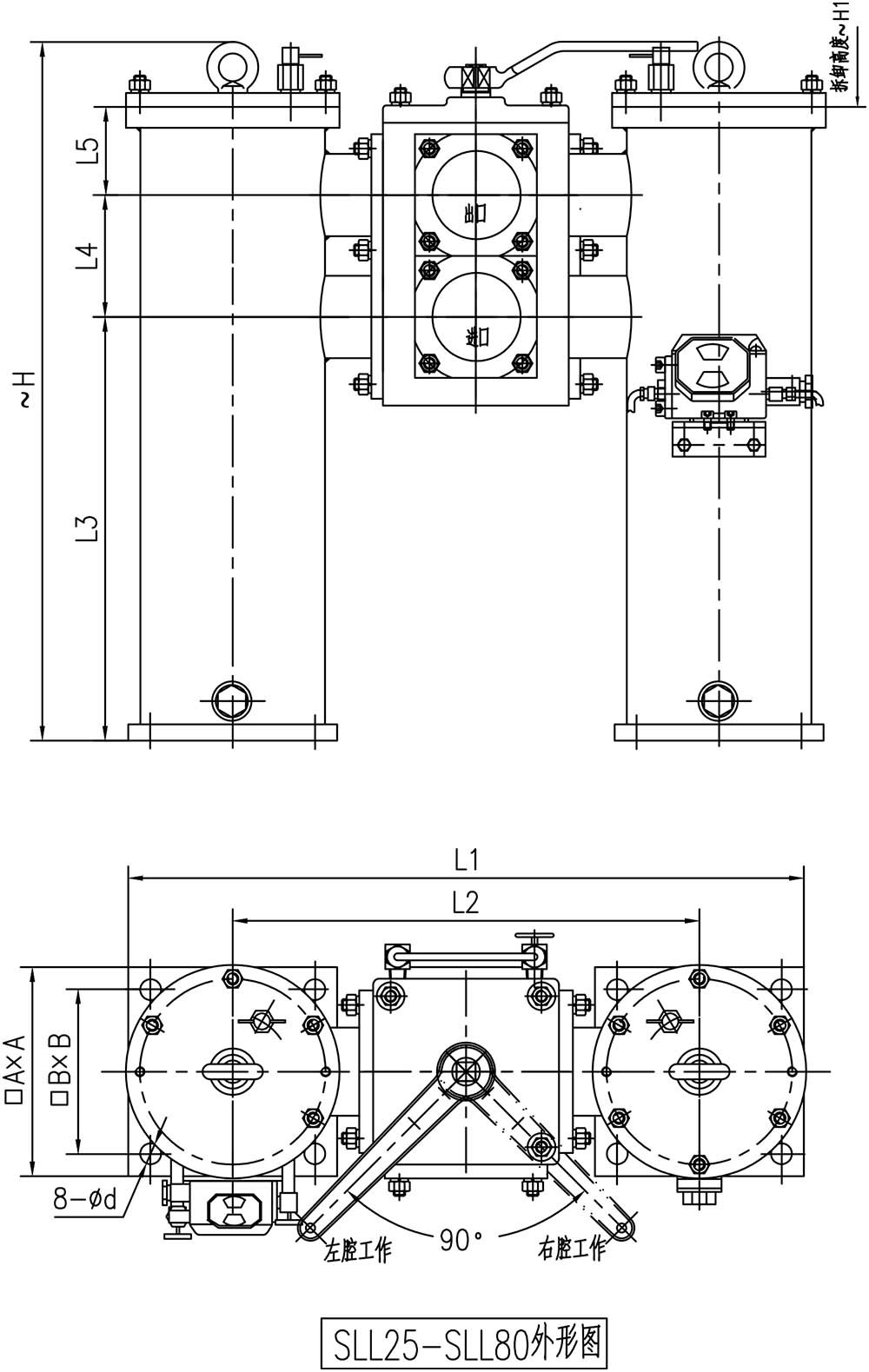

型號 Type	L1	L2	L3	L4	L5	D	A	B	d1	H	H1
SLL25	463	313	188	75	62	114	150	120	13	~390	`310
SLL32	568	340	358	75	81	159	180	142	18	~570	`476
SLL40	502	332	208	80	67	140	170	132	15	~420	`336
SLL50	512	342	248	95	72	140	170	132	15	`480	`376
SLL65	582	402	340	110	78	159	180	142	18	~600	`486
SLL80	602	422	433	130	82	159	180	142	18	`710	`620
