商品名稱: YHZ主機液壓橫向支撐裝置

YHZ主機液壓橫向支撐裝置

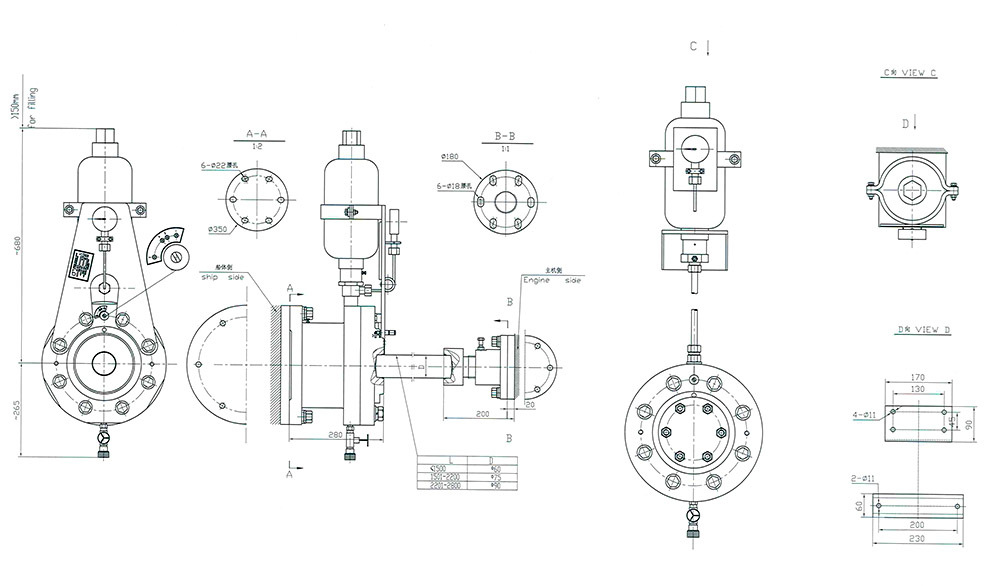

YHZ M/E HYDRAULIC LATERAL DEVICE

概述 Overview

YHZ主機液壓橫向支撐裝置安裝在主機和船體結構強梁之間，其功能主要用來降低主機運行中產生的固有頻率，從而降低主機振動所產生的影響，減少船體的變形量，提高船舶航行的舒適性。其相對于主機的熱膨脹以及船舶裝載所產生的縱向和橫向位移來說是柔性的。
YHZ M/E hydraulic lateral device is installed between the engine and the hull, to reduce the natural frequencies of the engine and the impact of the engine vibration, the deformation of the hull and improve the comfort of the ship sailing. The hydraulic top bracing units are flexible to thermal expansion of the engine and various longitudinal and lateral displacement of loading conditions of the vessel.
主機液壓橫向頂推支撐裝置其標準配置方式是分別安裝在主機的左舷（凸輪軸側）和右舷（排氣側），特殊情況下也可安裝在同舷（同側）。主要適用于WinGD、Wartsila等低速主機。其標準的安裝方式為4缸。其按照結構型式分為整體式和分體式（液壓油缸和液壓蓄能器分開，中間的連接管路由船廠提供，型號中F表示）兩種。
The hydraulic lateral device is installed on the port side (camshaft side) and the starboard side (exhaust side) of the host machine respectively, and can also be installed on the same side (same side) under special circumstances，mainly for WinGD, Wartsila and other low-speed engine. The standard installation for the 4 cylinder. According to the structure type, it is divided into integral type and split type (the hydraulic cylinder and the hydraulic accumulator are separated, the middle connecting pipe is provided by the shipyard, and F indicates the model ).

選型參數表

型號 Type	液壓缸公稱直徑 The nominal diameter of cylinder	預緊支撐力Advanced pretension force	動態彈性支撐力 Dymatic elastic support
YHZ200/160A(F)	200mm	100kN	160kN
YHZ200/160B(F)	200mm	160kN	270kN
